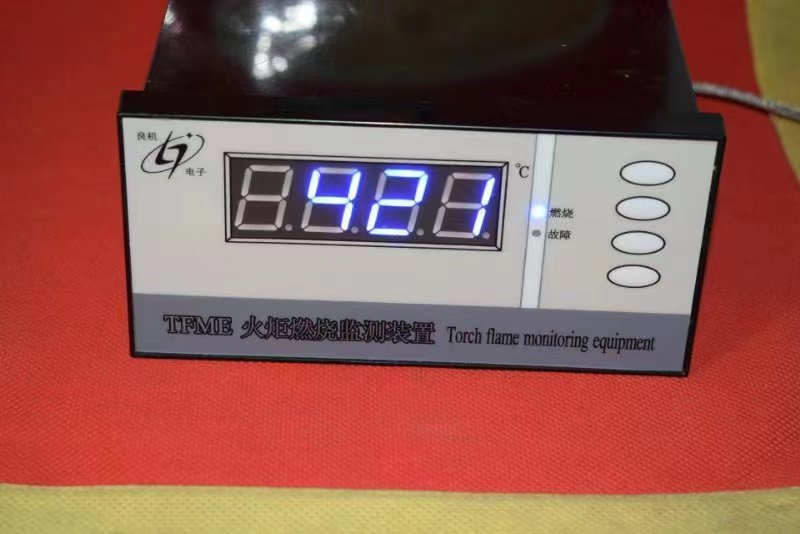

TFME-3型火炬燃燒檢測裝置 使用說明
 簡介
十年潛心研究，良機電子第三代放散火炬燃燒監測（火焰檢測）裝置成功上市，專用于鋼鐵、石化企業煤氣及可燃廢氣的放散燃燒監測。與第一代（熱電偶溫控型，大于設定值為“有火”）、第二代（熱電偶溫度趨勢型，設定響應時間內溫度上升超過設定限值為“有火”）不同，第三代放散火炬燃燒監測裝置具有以下特點： 1.1、 以超大規？删幊虜的；旌霞呻娐罚≒AC）為核心，元器件數量大大減少，功能更強大，可靠性更高。 1.2、 采用第三代火焰溫度數學模型和燃燒專家數據庫，具有自主學習、自動參數計算能力；能準確區分環境溫度變化與燃燒溫度變化的不同。 1.3、 無需人工設定參數、著火/熄火響應快，最快著火/熄火響應時間為10秒/30秒，若誤動作、用戶也可選擇慢速響應模式。 注、數據為實驗室測定值，現場有可能因熱電偶及環境差異而有所不同。 1.4、 具有內部冷端補償功能及自校零功能。 1.5、 配套火炬專用熱電偶（Φ8鎧裝），熱電偶頭部作特殊處理，采用特殊工藝和材料，使用溫度高達1100℃，壽命可達普通鎧裝K分度熱電偶的2倍以上（裝置兼容普通K分度鎧裝熱電偶）。 1.6、 K分度溫度測量顯示，采樣率2次/秒，藍色四位數碼管顯示，測量范圍0-1000℃，顯示分辨率1℃。 1.7、 燃燒指示燈為藍色發光管，斷線指示燈為黃色發光管，熱電偶斷線報警并顯 示“Err.1”。 1.8、 具有燃燒、熄火、熱電偶斷線（或電源消失）開關量輸出（AC220/DC24V、 3A）。以及熱電偶溫度變送輸出（4-20mA） 1.9、 完美替代第一代和第二代產品，及時發現熄火隱患，提升安全、環保指數。

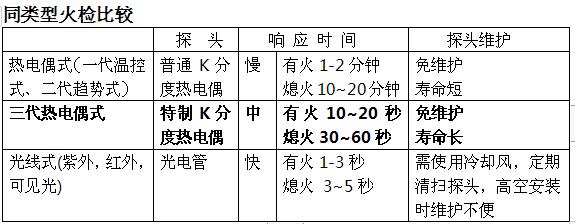

1. 不同類型火檢比較
1. 技術參數 電源電壓/功耗： AC100-260V/5W 顯示： 0-1000℃溫度值 輸入：特制鎧裝鎳絡—鎳硅熱電偶（K分度、Φ8mm）溫度探頭 開關量輸出：三路，燃燒，熄火，故障（AC220/DC24V、3A） 模擬量輸出：一路，4-20mA 或2-10V（PLC輸入規格，短接15和17） 溫度補償: 自動 有火/熄火響應： 10~20秒/30~60秒 環境溫度：探頭 -30~1100℃ 儀表： 0~50℃ 外形/開孔尺寸： 80x160x160 /75X150(橫式，豎式) 2. 接線圖 4. 參數設定 本裝置為智能儀表，具為自學習能力，各項參數經計算后自動整定，不需人工設參。 當燃燒不穩定，誤動頻繁時，僅需短接出線端子1和2，降低響應速度即可。 5、

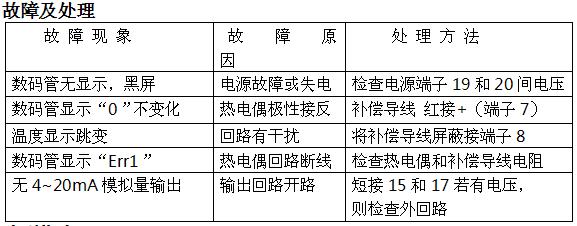

6、選型指南 型號 標準型TFME3-K/A（橫式） TFME3-K/A-V（豎式） K分度熱電偶輸入 / 溫度變送輸出，燃燒、熄火、斷線三路報警 型號 經濟型TFME3-K（橫式） TFME3-K-V（豎式） K分度熱電偶輸入 /無變送輸出，燃燒、熄火二路報警 配套特制熱電偶: 型號 2米/根 1500元/根 每增加0.5米加300元
|
